COMO IDENTIFICAR E CORRIGIR QUEDAS DE TENSÃO EM LONGAS DISTÂNCIAS
A queda de tensão é um problema frequente em instalações elétricas com circuitos longos, especialmente em áreas rurais, galpões industriais, loteamentos e redes de iluminação pública. Quando não controlada, pode afetar o desempenho de equipamentos, causar falhas operacionais e até danificar motores e eletrônicos.
Neste artigo, você vai aprender como identificar, calcular e corrigir quedas de tensão, garantindo segurança, eficiência e conformidade com as normas técnicas.
O QUE É QUEDA DE TENSÃO?
É a redução do valor da tensão elétrica entre o ponto de fornecimento (ex: quadro geral) e o ponto de consumo (ex: motor, tomada ou iluminação), provocada pela resistência dos condutores ao longo do trajeto.
Fórmula básica para circuitos monofásicos:

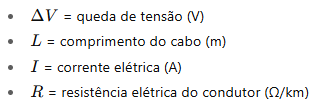

Onde:
Para trifásico:
COMO IDENTIFICAR QUEDAS DE TENSÃO?
1. Medição com Multímetro
Compare a tensão no ponto de entrada e no ponto de carga, sob carga máxima. Uma diferença superior a 5% já pode causar prejuízos.
2. Sinais Visíveis de Queda de Tensão
- Lâmpadas que ficam fracas ou oscilam
- Motores que não partem ou esquentam demais
- Quedas de rendimento em compressores e bombas
- Desligamento de equipamentos sensíveis
3. Cálculo Técnico
Com base na carga, distância e bitola do cabo, calcule a queda estimada. A NBR 5410 recomenda limites de até:
- 4% para circuitos terminais
- 7% no total da instalação
COMO CORRIGIR A QUEDA DE TENSÃO
1. Aumentar a Bitola do Cabo
É a solução mais comum. Um cabo com maior seção transversal tem menor resistência e, portanto, menor queda.
Exemplo: Substituir um cabo de 4 mm² por um de 10 mm² pode reduzir drasticamente a queda de tensão em circuitos longos.
2. Reduzir a Distância
Sempre que possível, reposicione a fonte de alimentação mais próxima da carga, especialmente em instalações temporárias ou móveis.
3. Utilizar Transformadores ou Autotransformadores
Em casos críticos, elevar a tensão para transporte e rebaixá-la próximo ao ponto de consumo reduz as perdas.
4. Reorganizar as Cargas
Distribuir as cargas em circuitos independentes e balanceados pode aliviar o circuito mais distante e evitar quedas excessivas.
5. Instalar Banco de Capacitores (em cargas indutivas)
Corrigir o fator de potência reduz a corrente circulante e, com isso, a queda de tensão, principalmente em sistemas trifásicos industriais.
🛠️ EXEMPLO PRÁTICO
Um motor trifásico de 10 A está a 100 m de distância do quadro de distribuição. Utilizando cabo de cobre 2,5 mm², a resistência do cabo é cerca de 7,41 Ω/km:
Em uma rede de 220 V, isso representa quase 6% de queda, acima do recomendado. A solução seria trocar o cabo por um de maior bitola.
📘 NORMAS TÉCNICAS APLICÁVEIS
- NBR 5410 – Instalações elétricas de baixa tensão
- NBR 14039 – Instalações elétricas de média tensão
- NR-10 – Segurança em instalações elétricas
- ABNT NBR ISO/IEC 17025 – Calibração de instrumentos de medição
✅ CONCLUSÃO
A queda de tensão é um problema técnico que pode ser diagnosticado com medições simples ou cálculos precisos, e deve ser corrigido para manter a eficiência e a segurança da instalação elétrica. A escolha adequada dos cabos, o correto dimensionamento e a aplicação das boas práticas garantem que a energia chegue à carga com qualidade, sem desperdícios ou riscos.
