EFEITO JOULE: O QUE É, ONDE OCORRE E COMO REDUZIR PERDAS POR AQUECIMENTO
O efeito Joule está presente em praticamente todas as instalações elétricas e equipamentos que utilizam corrente elétrica. Embora seja essencial em algumas aplicações — como aquecedores e ferros elétricos —, ele também é uma das principais causas de perdas de energia em sistemas elétricos.
Neste artigo, você vai entender o que é o efeito Joule, onde ele ocorre e quais são as estratégias mais eficientes para minimizar perdas térmicas indesejadas.
O QUE É O EFEITO JOULE?
O efeito Joule, também conhecido como aquecimento resistivo, é o fenômeno pelo qual a energia elétrica é transformada em calor quando uma corrente elétrica percorre um condutor com resistência.
A equação que representa esse fenômeno é:
P = I² ⋅ R
Onde:
- P = potência dissipada em forma de calor (W)
- I = corrente elétrica (A)
- R = resistência elétrica do condutor (Ω)
Quanto maior a corrente ou a resistência, maior será o calor gerado. Por isso, condutores subdimensionados ou mal conectados podem causar aquecimento excessivo e riscos à instalação.
ONDE O EFEITO JOULE OCORRE?
O efeito Joule está presente em diversos pontos e equipamentos do sistema elétrico:
-
Cabos e Condutores Elétricos
Todos os fios condutores apresentam resistência elétrica, mesmo que baixa. Quando a corrente circula, parte da energia é transformada em calor. O superaquecimento pode ocorrer se os cabos forem finos demais ou se estiverem mal dimensionados.
-
Conexões e Emendas
Conexões frouxas ou malfeitas geram pontos de alta resistência, que aquecem mais que o condutor em si, podendo causar falhas, derretimento de isolação e até incêndios.
-

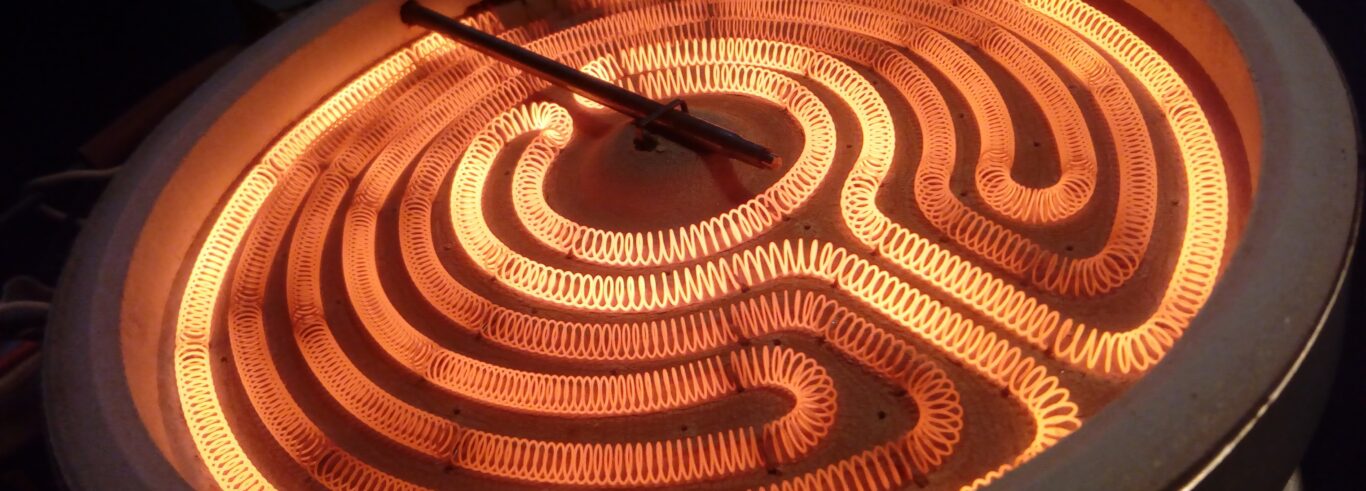

Equipamentos de Aquecimento
O efeito Joule é explorado intencionalmente em dispositivos como:
- Aquecedores elétricos
- Chuveiros
- Secadores de ar e cabos calefatores
- Resistências industriais
-
Motores Elétricos e Transformadores
As perdas por efeito Joule nos enrolamentos são conhecidas como perdas ôhmicas. Elas afetam diretamente o rendimento desses equipamentos e devem ser minimizadas com materiais de qualidade e bom projeto térmico.
IMPACTOS DO EFEITO JOULE INDESEJADO
- Perdas energéticas: calor gerado sem finalidade útil representa desperdício.
- Redução da vida útil de cabos e equipamentos
- Risco de incêndio e falhas elétricas
- Diminuição da eficiência energética da instalação
COMO REDUZIR AS PERDAS POR EFEITO JOULE?
-
Dimensionamento Correto dos Cabos
Usar condutores com bitola adequada reduz a resistência elétrica e, consequentemente, a geração de calor. O cálculo deve considerar a corrente nominal, distância e queda de tensão admissível.
-
Conexões Bem Executadas
- Utilize conectores adequados para cada tipo de cabo (cu, al)
- Faça reaperto periódico em painéis e quadros
- Evite emendas mal isoladas ou improvisadas
-
Ventilação e Dissipação de Calor
- Instale ventiladores ou trocadores de calor em painéis elétricos
- Deixe espaços adequados entre os componentes
- Use eletrocalhas e canaletas que favoreçam a circulação de ar
-
Eficiência dos Equipamentos
- Utilize transformadores e motores com alto rendimento
- Faça manutenção regular para evitar sobrecarga e superaquecimento
- Adote soft-starters e inversores de frequência para partidas suaves
-
Correção de Fator de Potência
Baixo fator de potência pode aumentar a corrente nas instalações, o que intensifica o efeito Joule. O uso de bancos de capacitores pode ajudar a reduzir essa corrente e as perdas.
EXEMPLO PRÁTICO
Imagine um cabo com resistência de 0,3 Ω conduzindo 25 A de corrente:
P=I²⋅R=> 25²⋅0,3=> 625⋅0,3=187,5W
Esse cabo estará dissipando 187,5 watts em forma de calor continuamente. Multiplique isso por horas de uso e por diversos cabos, e o desperdício se torna significativo.
NORMAS APLICÁVEIS
- NBR 5410 – Instalações elétricas de baixa tensão
- NR-10 – Segurança em instalações e serviços com eletricidade
- NBR 14039 – Instalações elétricas de média tensão
- NBR 5413 – Iluminação de ambientes de trabalho
- NBR 15100 – Eficiência energética de motores elétricos
CONCLUSÃO
O efeito Joule é inevitável em sistemas elétricos, mas suas perdas podem (e devem) ser controladas. Um projeto elétrico bem dimensionado, com materiais de qualidade, boas conexões e manutenção adequada, reduz os riscos e melhora a eficiência energética da instalação. A atenção ao aquecimento resistivo é sinal de uma engenharia elétrica segura, econômica e durável.
