PROTEÇÃO ELÉTRICA EM ÁREAS EXTERNAS: ILUMINAÇÃO PÚBLICA, PARQUES E ESTÁDIOS
As instalações elétricas em áreas externas — como ruas, praças, parques e grandes estruturas como estádios exigem cuidados especiais para garantir segurança, durabilidade e eficiência. Diferente dos ambientes internos, essas aplicações estão expostas à ação do tempo, surtos elétricos, vandalismo e interferências eletromagnéticas.
Neste artigo, você vai entender os principais desafios e soluções técnicas para a proteção elétrica em áreas externas, com foco em iluminação pública, parques e arenas esportivas.
-
Condições Ambientais Adversas
As instalações elétricas externas estão sujeitas a:
- Chuva, umidade e poeira
- Radiação solar intensa e variações térmicas
- Corrosão por salinidade em áreas costeiras
- Descargas atmosféricas (raios)
Essas condições tornam obrigatória a adoção de materiais resistentes e dispositivos de proteção adequados.Proteções Elétricas Essenciais
a) Dispositivos de Proteção Contra Surtos (DPS)
A proteção contra descargas atmosféricas é indispensável, principalmente em postes de iluminação, painéis de comando e refletores. Os DPS tipo II devem ser instalados nos quadros elétricos e nos pontos de alimentação.
b) Disjuntores Termomagnéticos e DRs
Garantem proteção contra curto-circuito e fuga de corrente, protegendo pessoas e equipamentos. Em áreas públicas com acesso de pedestres, é obrigatório o uso de diferenciais residuais (DR) com sensibilidade ≤ 30 mA.
c) Aterramento Eficiente
Todo poste, quadro, luminária e estrutura metálica deve estar aterrado conforme a NBR 5410. O sistema de equipotencialização reduz o risco de choques e melhora o desempenho dos DPS.
-

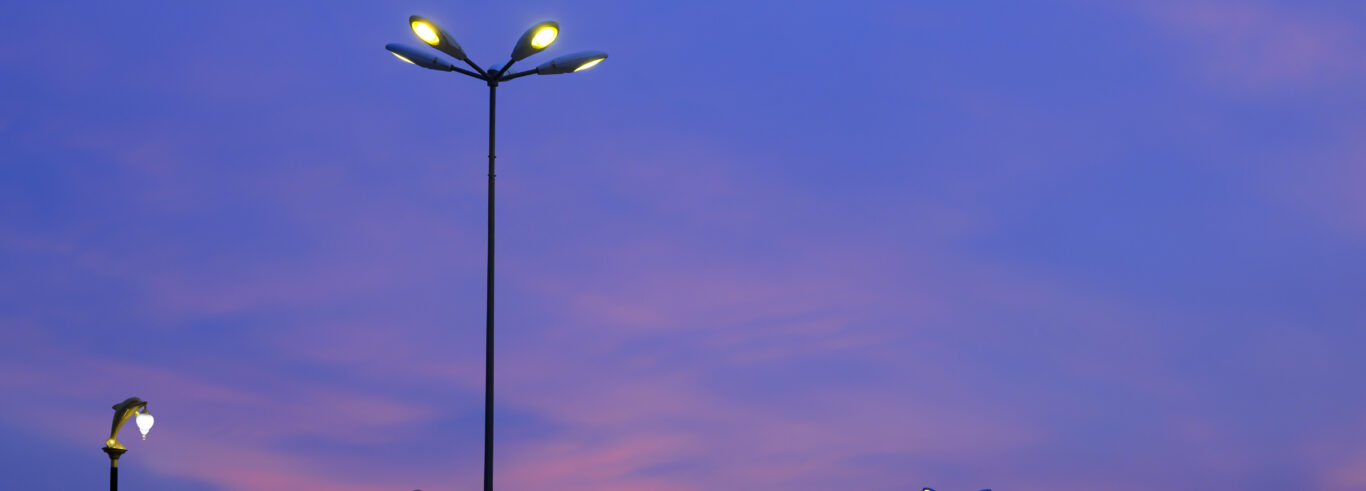

Iluminação Pública e Vias Urbanas
A rede de iluminação pública precisa ser:
- Modular e setorizada, com quadros de comando por zona
- Protegida por DPS e disjuntores nos painéis
- Automatizada, por fotocélulas, relés astronômicos ou sistemas remotos
- Projetada com luminárias com grau de proteção IP65 ou superior
Além disso, as luminárias LED exigem drivers protegidos contra surtos e filtragem harmônica.
-
Parques e Espaços de Convivência
Ambientes como praças, ciclovias e áreas verdes precisam de:
- Postes de alumínio ou galvanizados, resistentes à corrosão
- Fiações internas protegidas por eletrodutos enterrados ou blindados
- Tomadas públicas (em áreas de eventos) protegidas por DR
- Caixas de passagem hermeticamente fechadas (IP68)
Além disso, as instalações temporárias para feiras e eventos devem seguir normas específicas, como uso de cabos PP, quadros móveis e aterramento extra.
-
Estádios e Arenas Esportivas
As instalações elétricas em estádios envolvem:
- Grandes potências, exigindo distribuição trifásica bem dimensionada
- Sistema de iluminação de alto desempenho, com refletores LED ou HQI, protegidos contra surtos
- Sistema de redundância e backup, com geradores e UPSs
- Proteção de painéis de som, telões e iluminação cênica
- Instalações com baixa impedância de aterramento para suportar sistemas de SPDA (para-raios)
Toda a estrutura elétrica deve ser compatível com a NBR 5410, NBR 5419 (SPDA) e, em alguns casos, NBR IEC 60364-7-740 (espaços públicos de entretenimento ao ar livre).
-
Boas Práticas em Áreas Externas
- Utilizar quadros de comando blindados e vedados (IP65/IP66)
- Instalar suportes com fixações antivandalismo
- Executar manutenção preventiva periódica (limpeza de conexões, reaperto, testes de isolação)
- Registrar testes de resistência de aterramento e atuação de DRs regularmente
- Integrar a proteção elétrica com sistemas de monitoramento remoto para reduzir tempo de resposta a falhas
Normas Técnicas Relacionadas
- NBR 5410 – Instalações elétricas de baixa tensão
- NBR 5419 – Sistemas de proteção contra descargas atmosféricas
- NBR IEC 60529 – Grau de proteção (IP) de invólucros
- NR-10 – Segurança em instalações e serviços em eletricidade
- NBR IEC 60364-7-714 – Iluminação pública externa
- NBR IEC 60364-7-740 – Instalações temporárias ao ar livre
Conclusão
A proteção elétrica em áreas externas exige atenção redobrada, tanto na especificação dos materiais quanto na instalação e manutenção. Investir em equipamentos de qualidade, seguir as normas técnicas e adotar sistemas de proteção completos são atitudes que garantem a segurança das pessoas, continuidade do serviço e longevidade das instalações.
